Odsávacie steny

Odsávacie steny CSE/CS:

Odsávacie steny SAIMA

Podlahové, stolové odsávacie boxy pre nanášanie kvapalných náterových hmôt.

Nanášanie náterov sa bude vykonávať v pracovnom priestore odsávacieho boxu.

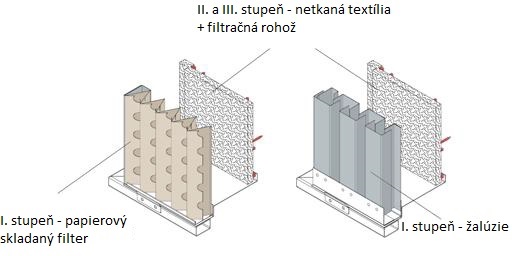

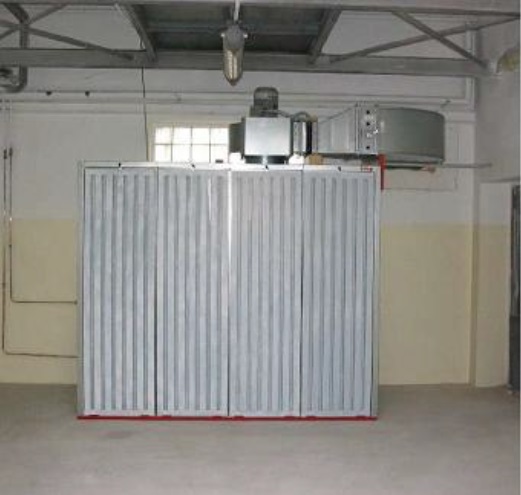

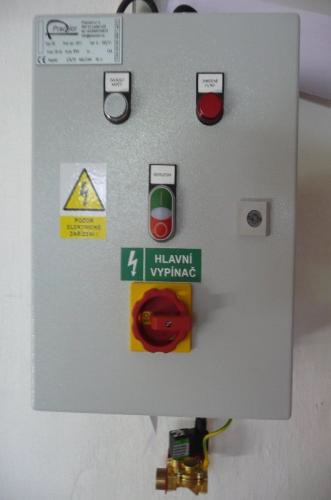

V odsávacom boxe je inštalovaný suchý filtračný systém, ktorý zaručuje vysoké odlúčenie tuhých častí prestrekov. Tento je zložený z plošného papierového skladaného filtra ANDREAE a filtra typu Paint Stop. Konštrukčné riešenie jednotlivých filtračných stupňov umožňuje jednoduchú manipuláciu pri údržbe a čistení. Súčasťou zariadenia je ovládací panel s ovládaním základných krokov, krytie IP54.Odsávanie vzduchu z pracovného priestoru zabezpečuje odsávací ventilátor, ktorý je umiestnený nad stropom odsávacej steny.

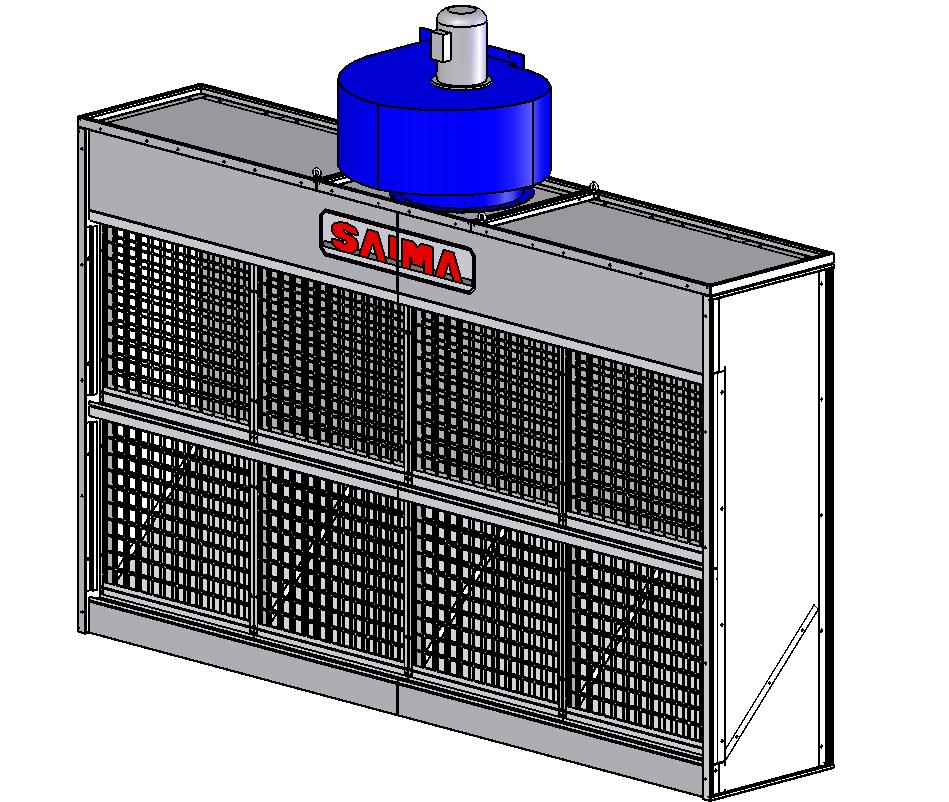

Rozdelenie odsávacích stien podľa umiestnenia ventilátoru s motorom priamo verzia CSE/CL1 alebo spojenie motora pomocou remeňa verzia CS, typové označenie CS je vybavené regulačnou klapkou, zabezpečujúcou regulovaním prietoku odvodu vzduchu do odsávacieho potrubia.

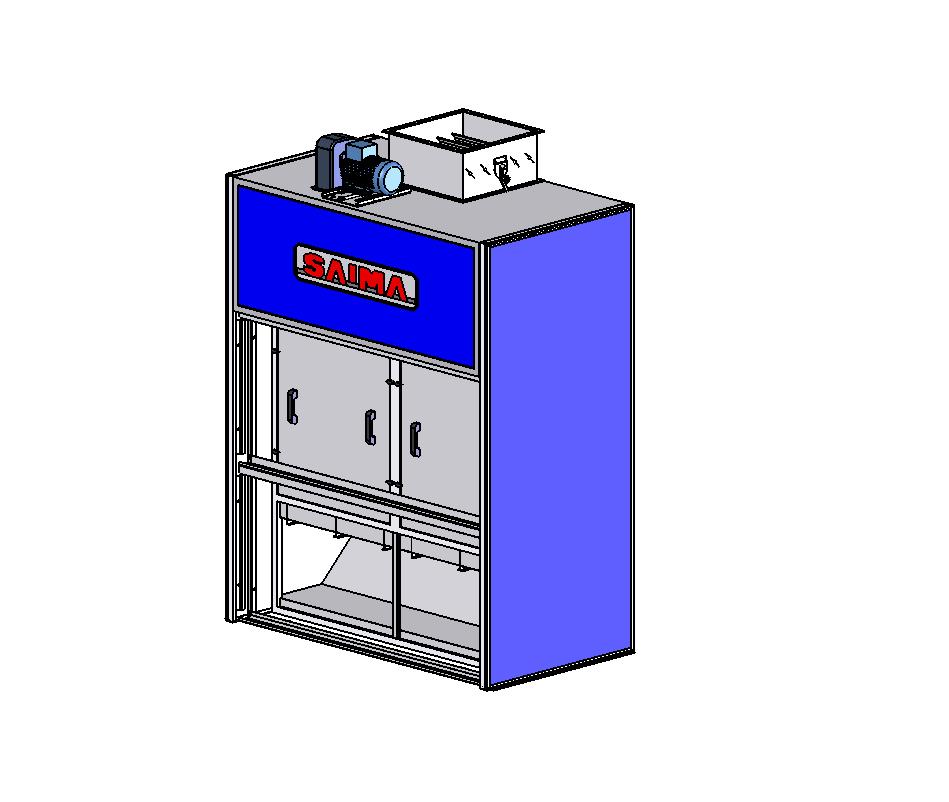

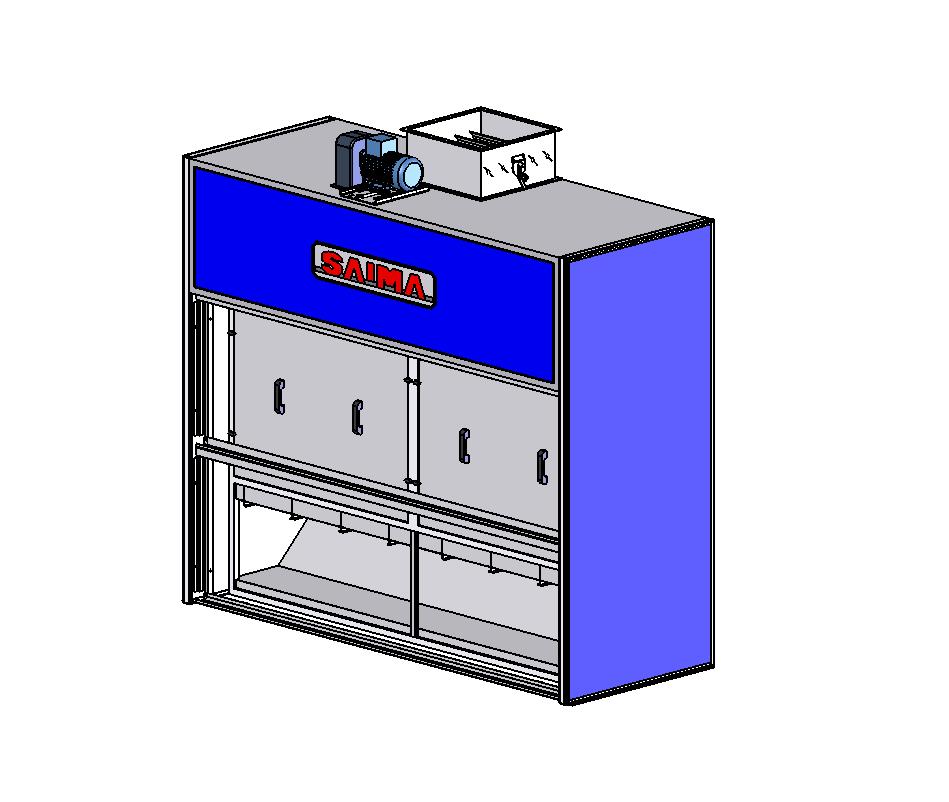

Model CS

Odsávacia stena model CSE 2

Dĺžka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška filtrov/celková:

Kapacita vzduchu:

Príkon

2000/2100 mm

800/800 mm

1860/3400 mm

7.000 m3

1,5 kW

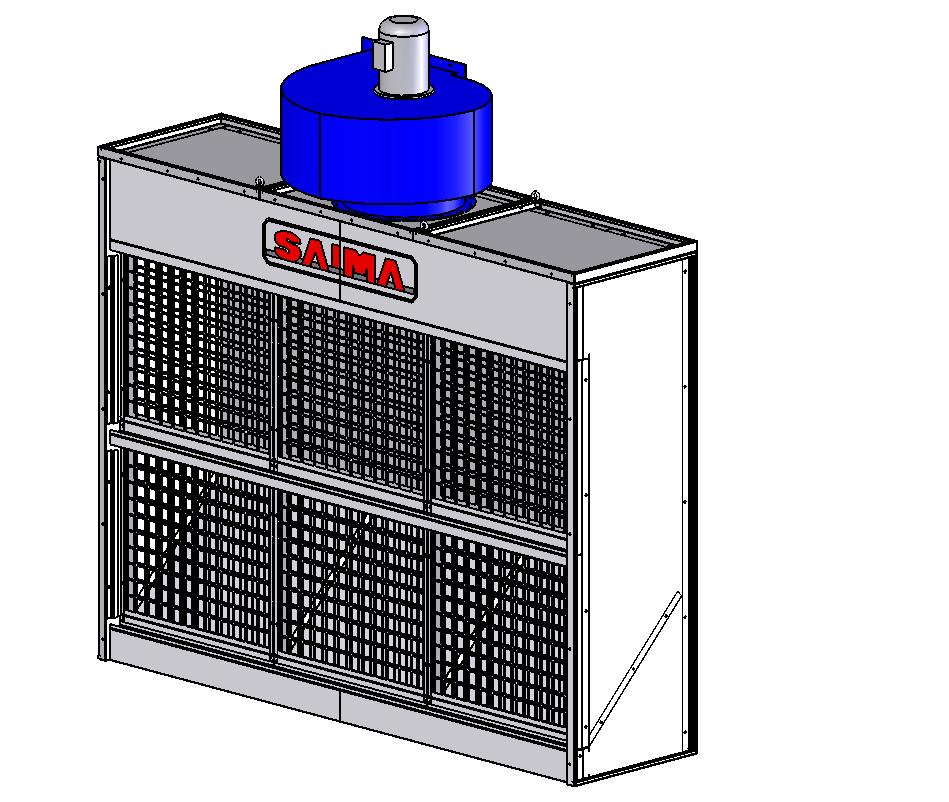

Odsávacia stena model CSE 3

Dĺžka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška filtrov/celková:

Kapacita vzduchu:

Príkon

3000/3100 mm

800/800 mm

1860/3400 mm

11.000 m3

3 kW

Odsávacia stena model CSE 4

Dĺžka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška filtrov/celková:

Kapacita vzduchu:

Príkon

4000/4100 mm

800/800 mm

1860/3400 mm

14.000 m3

4 kW

Odsávacia stena model CSE 5

Dĺžka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška filtrov/celková:

Kapacita vzduchu:

Príkon

5000/5100 mm

800/800 mm

1860/3400 mm

18.000 m3

2 x 2,2 kW

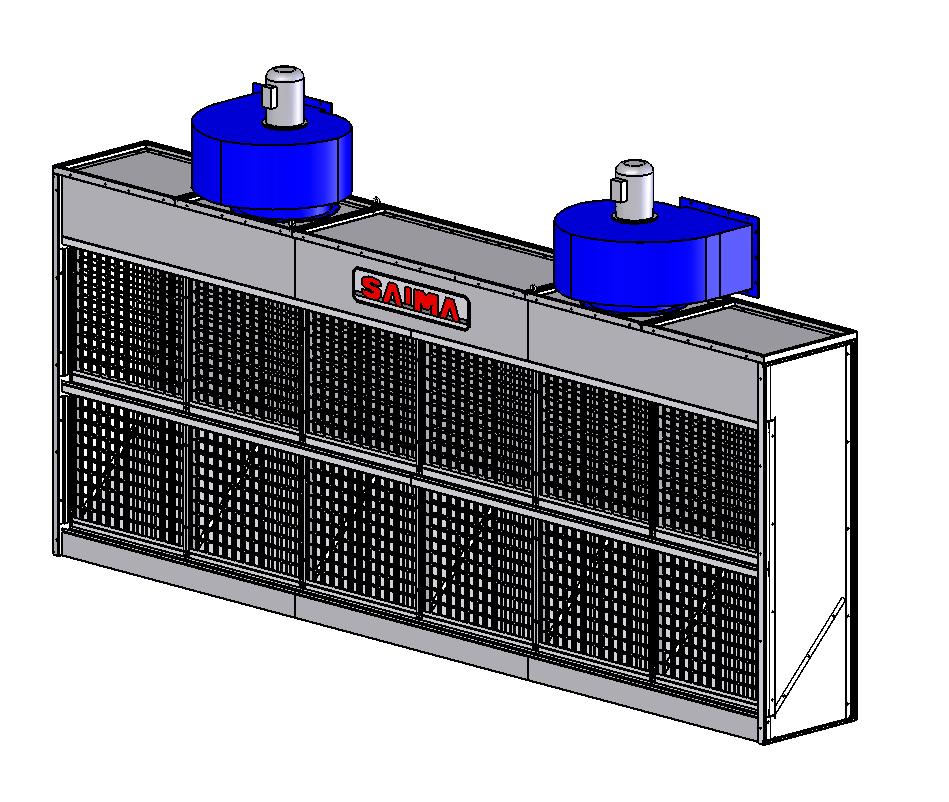

Odsávacia stena model CSE 6

Dĺžka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška filtrov/celková:

Kapacita vzduchu:

Príkon

6000/6100 mm

800/800 mm

1860/3400 mm

22.000 m3

2 x 3 kW

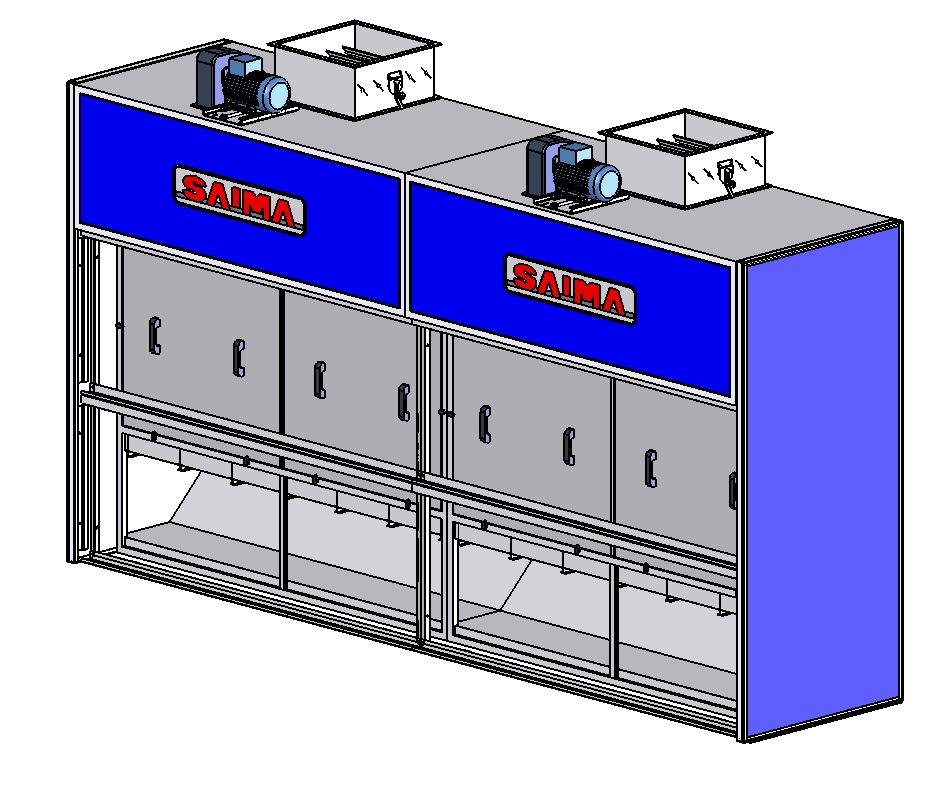

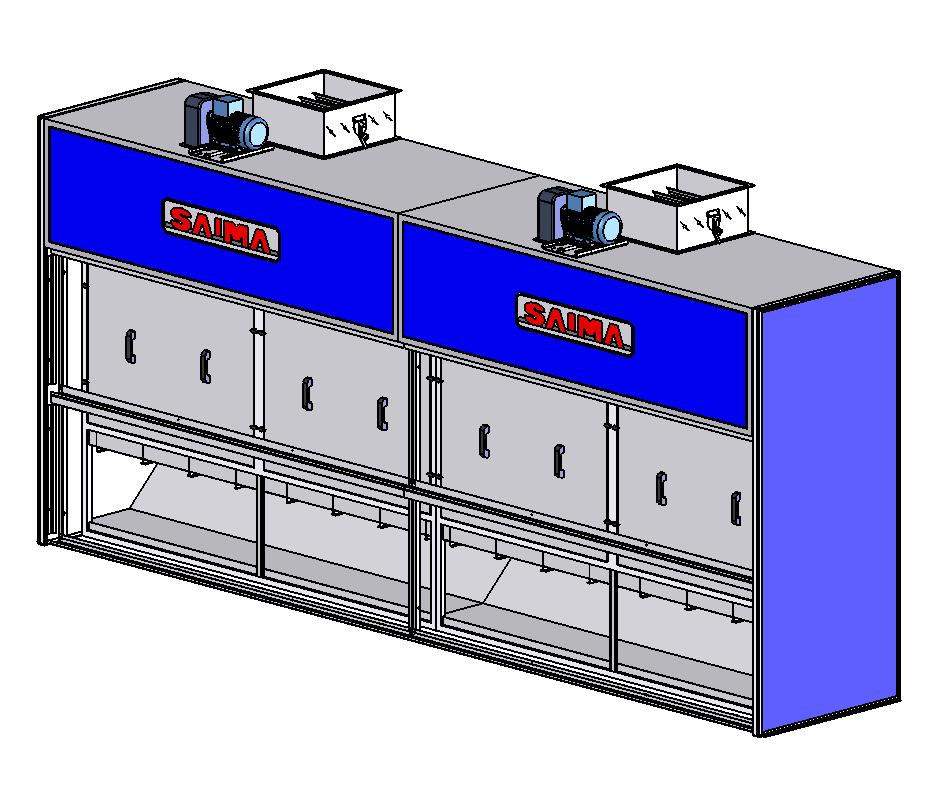

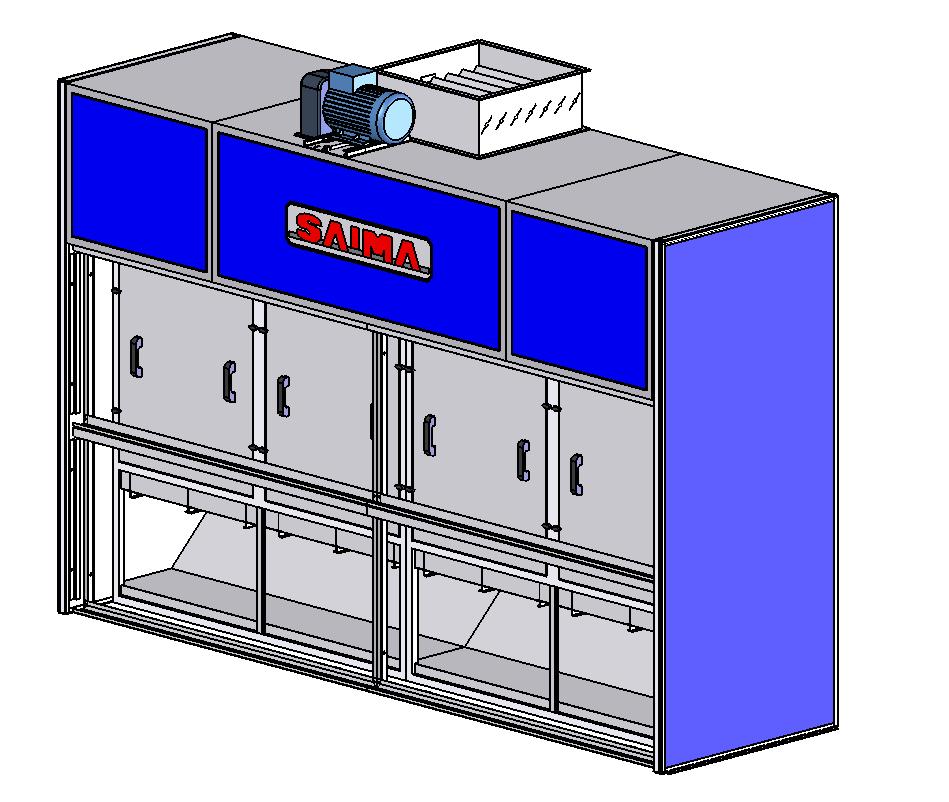

Odsávací stena model CS

Ilustračné vyobrazenie

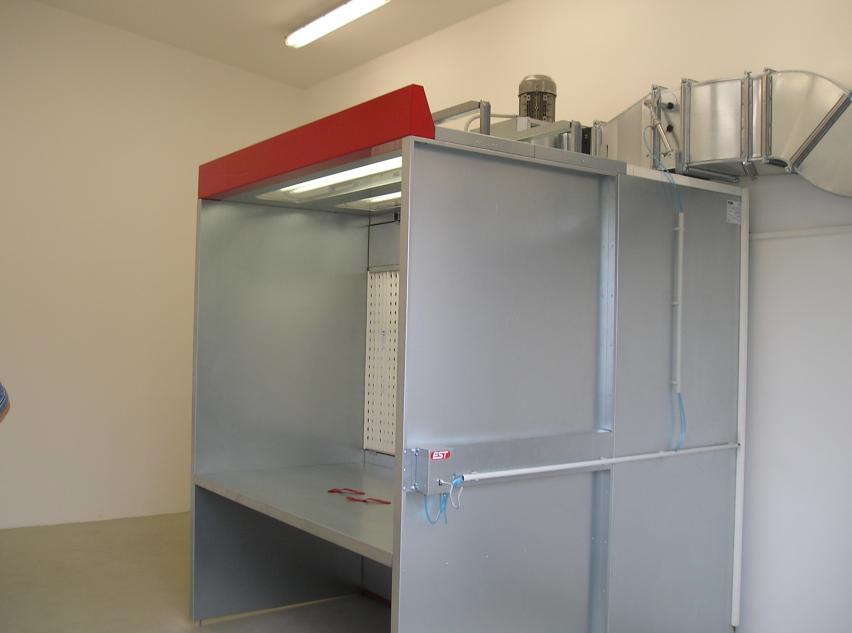

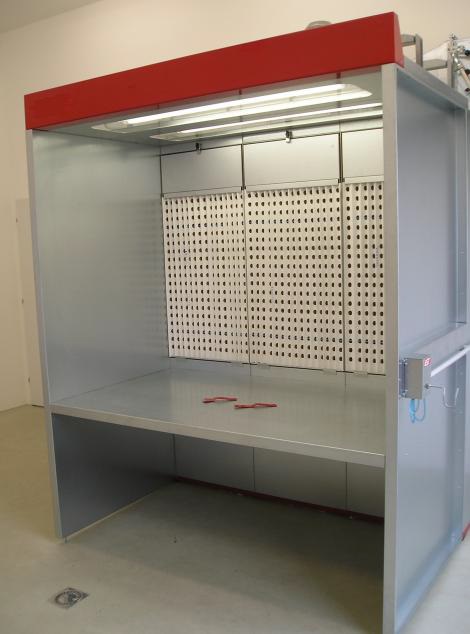

Bočné a stropné panely s osvetleným model CSE/CS

Ilustračné vyobrazenie

Laboratórny box CL1

Šírka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška filtrov/celková:

Kapacita vzduchu:

Príkon:

Klesavá rýchlosť:

1000/1100 mm

           1000 mm

2000/2500 mm

1800 m3

0,25 kW

0,5 m/s

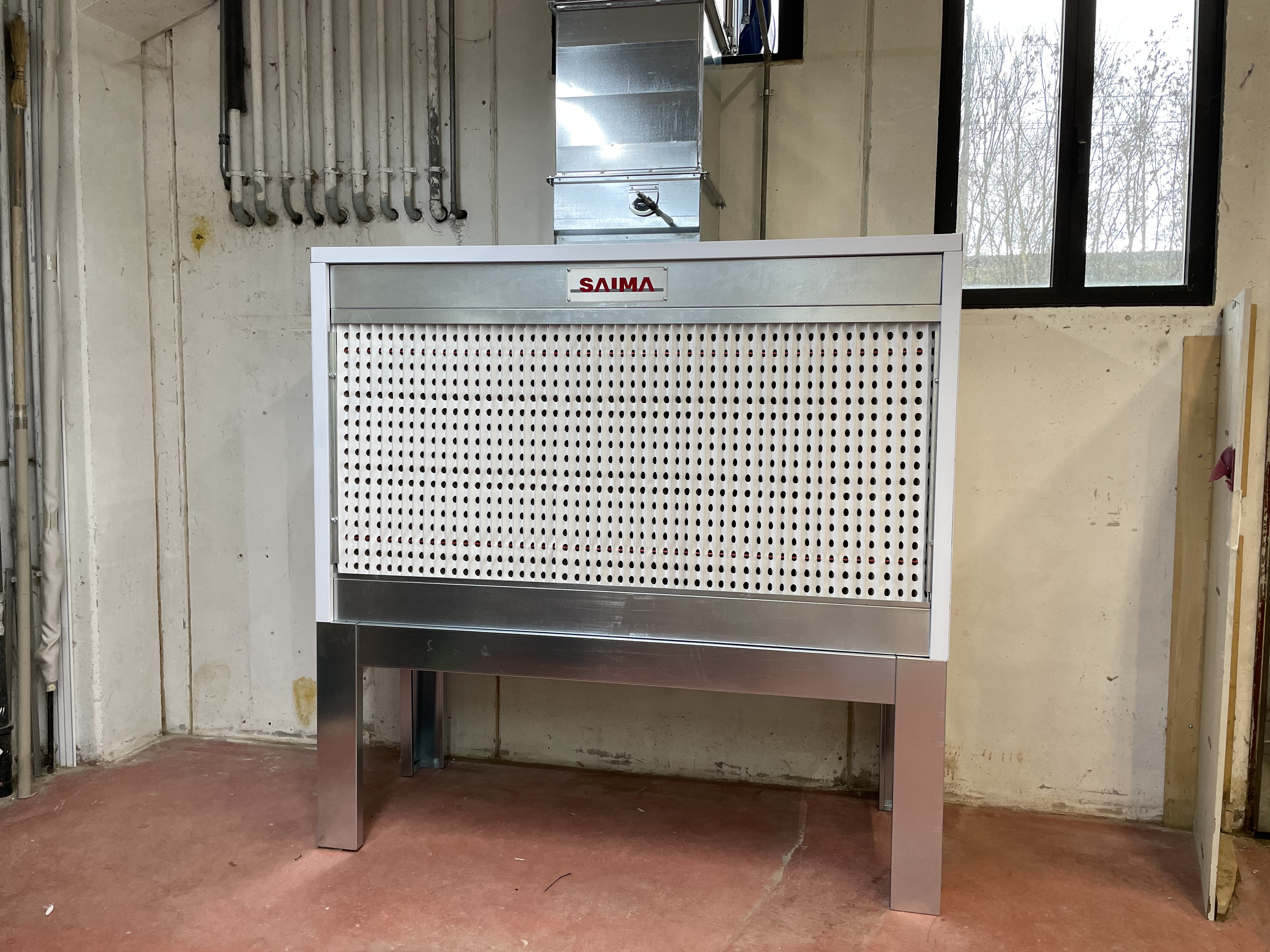

Laboratórny box MINI CL1

Šírka vnútorná/vonkajšia:

Hĺbka vnútorná/vonkajšia:

Výška/celková výška:

Výška vrátane motorov a ventilátorov:

Kapacita vzduchu:

Príkon:

Klesavá rýchlosť:

700 mm

             450 mm

450/700 mm

1155 mm

1400 m3

0,25 kW

0,8 m/s
